[자작 Arduino Uno 제작] 제작에 필요한 부품 주문

- 제작 환경

KiCAD Verson 9.0.3

---

1. 서론

  KiCAD를 통해 필요한 모든 설계가 끝났습니다. 이제 실제 제작을 위해 부품을 주문하도록 하겠습니다. 저의 경우는 평소 자주 사용하던 "Device Mart"를 통해 부품 주문이랑 PCB 주문 제작을 하였습니다. KiCAD로 회로 설계 하면서 작성한 BOM를 으로 부품을 주문하고 PCB 디자인한 결과물은 Gerber 파일로 PCB 주문제작을 하는 방법을 알아보겠습니다.



2. BOM으로 부품 주문

  디바이스마트에서 BOM를 작성할 수 있습니다.



  제가 작성한 BOM를 공유해 드립니다.

ARDUINO.xlsx

0.04MB



 회로를 설계 할때 되도록 해외구매 없이 디바이스 마트 내에서 쉽게 구매할 수 있는 부품으로만 구성되도록 하였습니다. 또 저항 및 커패시터의 경우 소량 주문으로 해도 최소 100개입니다.



3. PCB 주문 제작

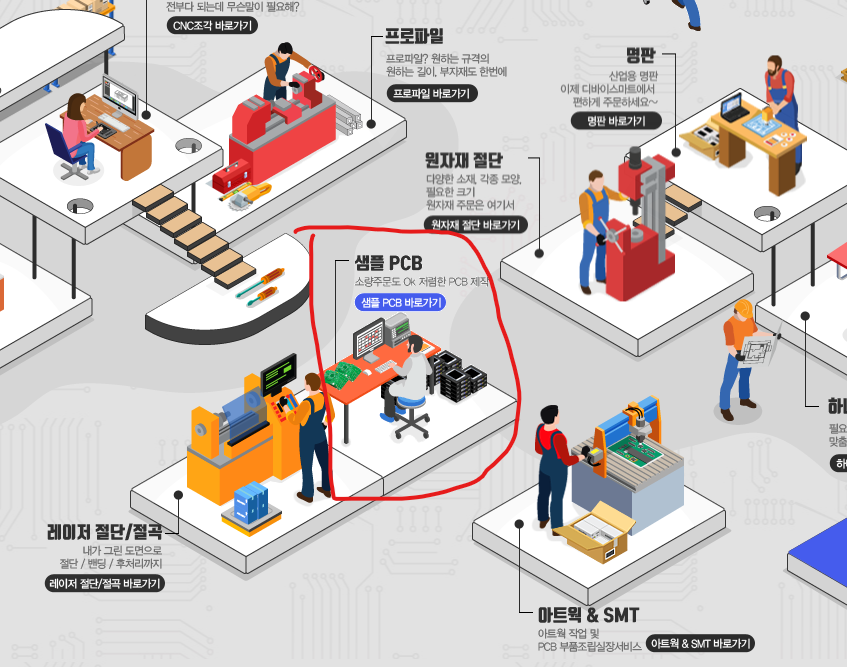

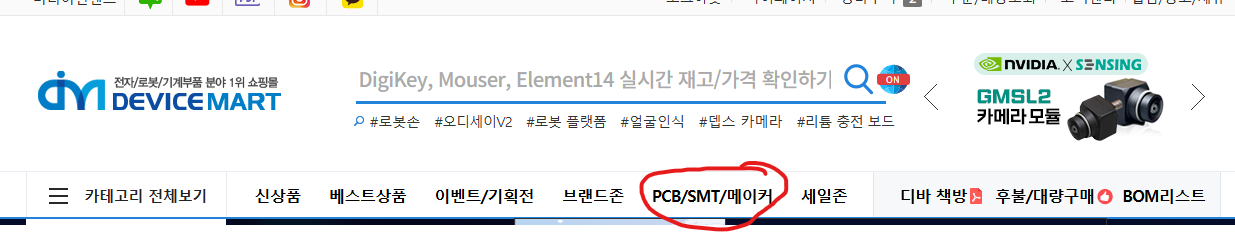

   디바이스 마트에서는 PCB 주문 제작이 가능합니다.





저는 디바이스 마트에서 있는 기본 옵션 그대로를 사용하도록 PCB를 디자인했으므로 따로 옵션을 변경할 필요는 없습니다.(만약, 변경이 필요하면 디바이스 마트 측에서 연락이 왔습니다.)

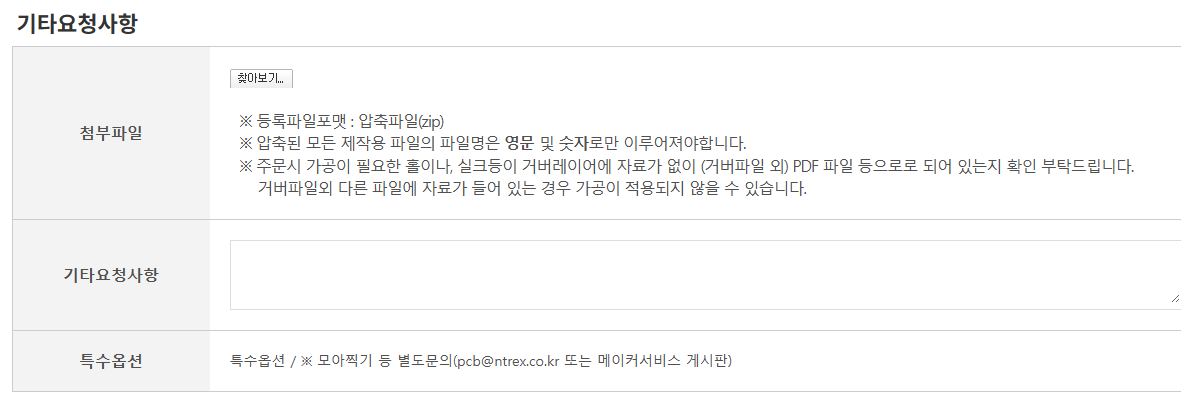

이제 견적 보기를 클릭 한 후 Gerber file이랑 Drill file을 Zip으로 압축하여 업로드 하면 완성입니다.

여기에 거버파일 및 드릴 파일 압축한 파일 업로드



  별다른 문제가 없다면 PCB 받는데 까지 10일 정도 걸렸던 것 같습니다.

4. 결론

  이제 실제 부품이 도착하면 납땝을 하여 Arduino Uno를 완성하는 일만 남았습니다. 저도 실제 PCB 디자인하여 제품을 만드는 것은 처음이라 걱정도 되지만 정상 작동 될 것이라고 믿습니다. 그리고  PCB 주문 제작을 하면서 느낀 부분이 PCB제작이 너무 쉬워 지고 저렴하여 취미 생활을 하더라도 문제가 없다는 것입니다. 앞으로 제가 필요한 모듈이 없는 경우 제가 직접 설계하여 제작하더라도 괜찮겠다는 생각이 들었습니다.
